(一)项目概述
1.1 现状分析
1、经过现场勘查,现某单位暂无无线Wi-Fi网络覆盖,办公人员需要访问外部互联网需要从内网跳转后进行访问;
2、经过现场勘查,现已有内部光缆从主机房到各接入层机房。
1.2 需求分析
1、对某单位办公区域、会议室等区域进行无线覆盖,供平常内部人员进行外网互联网的访问。
2、支持无缝漫游,可以整栋使用同一个无线上网的账号及密码,在不同的区域内走动无需手动切换,不同AP信号覆盖之间,接入终端切换速度不高于50ms。
3、统一控制管理,实现信道自动选择、软件自动升级。
4、可以在后台看到设备的在线离线情况,可以看到每个无线AP的接入人数情况。
5、覆盖范围和性能要求:无线系统建成后办公区域、会议室等区域WiFi信号强度等级要求不低于-75dBm,覆盖区域所有办公位置单用户下载速率至少20M以上。
RSRP(dBm) |
覆盖强度级别 |
备注 |
Rx<= -105 |
覆盖强度等级6 |
覆盖较差,业务基本无法起呼。 |
-105<rx<=-95 |
覆盖强度等级5 |
覆盖差。室外语音业务能够起呼,但呼叫成功率低,掉话率高。室内业务基本无法发起业务。 |
-95<rx<=-85 |
覆盖强度等级4 |
覆盖一般,室外能够发起各种业务,可获得低速率的数据业务。但室内呼叫成功率低,掉话率高。 |
-85<rx<=-75 |
覆盖强度等级3 |
覆盖较好,室外能够发起各种业务,可获得中等,速率的数据业务。室内能发起各种业务,可获得低速率数据业务。 |
-75<rx<=-65 |
覆盖强度等级2 |
覆盖好,室外能够发起各种业务可获得高速率的数据业务。室内能发起各种业务,可获得中等速率数据业务。 |
Rx>-65 |
覆盖强度等级1 |
覆盖非常好。 |
(二)方案设计
2.1 方案描述
本方案采用双频吸顶式无线接入点产品,可以方便地安装于办公室或会议室内天花板。配合无线控制器,可实现统一管理、配置、维护、支持智能信号优化,支持2/3层无缝漫游,配合丰富的安全和访问控制功能,为无线用户提供优秀的数据转发体验。
2.2 设备连接
AP直接连接到POE交换机,所有AP均使用PoE网线供电,不需要本地取电。PoE交换机上联到核心交换机,无线控制器旁挂在核心交换机上面,核心交换机与出口路由器网关对接。1楼的AP全部对应连接到1楼的PoE交换机,2到4楼的AP全部对应连接到3楼的PoE交换机,5到6楼的AP全部对应连接到5楼的PoE交换机,7到9楼的AP全部对应连接到8楼的PoE交换机,PoE交换机连接到核心交换机,核心交换机、无线AC控制器及出口企业路由器网关部署在8号楼的主机房。
2.3 部署模式
由于本项目,涉及AP数量较多,覆盖范围较广,所以本次项目采用集中管理的AC+FitAP方式部署AP,该方式主要的逻辑结构有中心集中管理控制器AC和前端的分布式管理AP组成,这种方式对多楼层面积大的无线覆盖比较合适,对漫游和无线前端AP管理和控制有非常高效的控制方式,而且后期当网络需要升级改造新增AP点位时,AP可零配置接入,方便快捷。
(三)网络拓扑图
(四)无线设备性能介绍
4.1 吸顶AP:Howay2000Q76双频11ac通用型AP
Howay2000Q76是汉明科技自主研发的新一代基于IEEE 802.11nMIMO技术标准的超百兆高速无线接入设备,工作在2.4GHz以及5GHz频段,采用MIMO、OFDM等技术,可提供高达733Mbps的无线接入速率。设备采用了简约、大方的外观设计,优化了内置天线阵列,提供吸顶、壁挂和桌面式安装方式,使AP适用于各种室内环境的无线覆盖。 Howay2000Q76具有丰富的射频控制、移动访问、网络安全、多业务支持等功能,可同时提供多种接入模式。根据不同的应用场景,可灵活选择FIT或FAT工作模式,进行独立组网或配合汉明科技无线控制器提供基于零配置的高性能无线移动网络。 Howay2000Q76结合汉明科技无线网络整体化解决方案,可以实现短信、微信、二维码等多种认证方式,非常适合用于医院、校园、酒店、企业、机场、运营商等室内要求美观且带宽较高的无线应用场合.

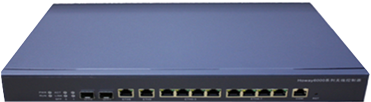

4.2无线AC控制器:Howay AC-128
汉明科技自主研发的Howay AC-128无线控制器产品,是针对行业用户的一款新型的无线控制器,基于业界领先的多核处理器架构设计,可提供强大的数据处理能力和多业务扩展能力,具有处理性能高、功能特性丰富等特点。 Howay AC-128系列无线控制器,提供8个千兆以太网口、2个千兆以太网口、2个千兆光口,最大可管理128台AP,不支持扩展。 Howay AC-128无线控制器配合汉明科技AP设备组成一体化集中式管理架构的无线网络系统,所有AP的管理、控制、配置任务都由无线控制器集中管控下发,AP零配置即插即用。基于Howay AC-128搭建的一体化无线网络系统,相比独立的FAT AP,集成更多的QOS、安全、漫游特性,充分提高了无线网络的整体服务质量,使多业务承载更为可靠稳定。Howay AC-128基于集群智能管理技术,对每AP的射频环境进行实时监测、管控,从而实现AP功率、信道的自动调节以及基于用户数或流量的负载均衡策略,最大程度的减小对无线信号的干扰,使无线网络的负载能力均衡、稳定。
