（一）项目概述

1.1 现状分析

1、经过现场勘查，现某某区的税务局（含x华、x东、x山、x步、x岭）暂无无线Wi-Fi网络覆盖；

 2、经过现场勘查，x华局7楼、x东局3楼、x山局3楼、x步局3楼、x岭局3楼设有接入层机房，办公室的天花为活动天花，满足施工实施要求。

1.2 需求分析

1、对x华局5到8楼、x东局2到3楼、x山局2到3楼、x步局2到3楼、x岭局2到3楼办公区域、会议室、接待室、活动室等区域进行无线覆盖，供平常内部人员进行外网互联网的访问。

2、支持无缝漫游，可以整个覆盖无线网络的区域使用同一个无线上网的账号及密码，在不同的区域内走动无需手动切换，不同AP信号覆盖之间，接入终端切换速度不高于50ms。

3、统一控制管理，实现信道自动选择、软件自动升级。

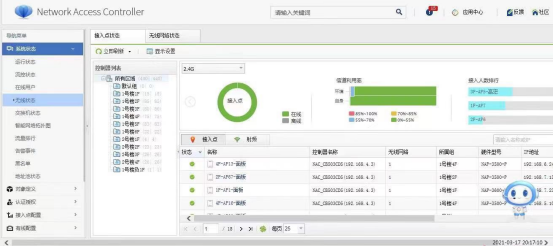

4、可以在后台看到设备的在线离线情况，可以看到每个无线AP的接入人数情况。    5、覆盖范围和性能要求：无线系统建成后办公区域、会议室等区域WiFi信号强度等级要求不低于-75dBm，覆盖区域所有办公位置单用户下载速率至少20M以上。

具体数值参考下表：

RSRP(dBm)	覆盖强度级别	备注
Rx<= -105	覆盖强度等级6	覆盖较差,业务基本无法起呼。
-105<rx<=-95	覆盖强度等级5	覆盖差。室外语音业务能够起呼，但呼叫成功率低，掉话率高。室内业务基本无法发起业务。
-95<rx<=-85	覆盖强度等级4	覆盖一般，室外能够发起各种业务，可获得低速率的数据业务。但室内呼叫成功率低，掉话率高。
-85<rx<=-75	覆盖强度等级3	覆盖较好，室外能够发起各种业务，可获得中等,速率的数据业务。室内能发起各种业务，可获得低速率数据业务。
-75<rx<=-65	覆盖强度等级2	覆盖好，室外能够发起各种业务可获得高速率的数据业务。室内能发起各种业务，可获得中等速率数据业务。
Rx>-65	覆盖强度等级1	覆盖非常好。

(二）方案设计

2.1 方案描述

本方案采用双频wifi6吸顶式无线接入点产品，可以方便地安装于办公室或会议室等区域内天花板。配合无线控制器，可实现统一管理、配置、维护、支持智能信号优化，支持2/3层无缝漫游，配合丰富的安全和访问控制功能，为无线用户提供优秀的数据转发体验。

2.2 设备连接

AP直接连接到POE交换机，所有AP均使用PoE网线供电，不需要本地取电。PoE交换机上联到核心交换机，无线控制器旁挂在核心交换机上面，核心交换机与出口防火墙网关对接。

x华局：5/6楼的AP全部对应连接到6楼的PoE交换机，7/8楼的AP全部对应连接到7楼的PoE交换机，PoE交换机连接到核心交换机，核心交换机、无线AC控制器及出口防火墙网关部署在7号楼的主机房。

x东局：2/3楼的AP全部对应连接到3楼的POE交换机，POE交换机、出口网关部署在3楼机房。

x山局：2/3楼的AP全部对应连接到3楼的POE交换机，POE交换机、出口网关部署在3楼机房。

x步局：2/3楼的AP全部对应连接到3楼的POE交换机，POE交换机、出口网关部署在3楼机房。

x岭局：2/3楼的AP全部对应连接到3楼的POE交换机，POE交换机、出口网关部署在3楼机房。

2.3 部署模式

由于本项目，涉及AP数量较多，覆盖范围较广，所以本次项目采用集中管理的AC+FitAP方式部署AP，该方式主要的逻辑结构有中心集中管理控制器AC和前端的分布式管理AP组成，这种方式对多楼层面积大的无线覆盖比较合适，对漫游和无线前端AP管理和控制有非常高效的控制方式，而且后期当网络需要升级改造新增AP点位时，AP可零配置接入，方便快捷。

x东局、x山局、x步局、x岭局的无线AP通过x华局的无线AC控制器进行统一的管理，这样可以节省成本之外，方便日后的管理、配置、维护工作。

2.4 AP点位，由于客户没有平面图，经过实地勘察AP数量统计如下：

x华局
楼层	吸顶AP	POE交换机
5F	7	1（24口）
6F	11
7F	11	1（24口）
8F	11
小计	40个	2台
x东局
楼层	吸顶AP	POE交换机
2F	6
3F	5	1（24口）
小计	11个	1台
x山局
楼层	吸顶AP	POE交换机
2F	6
3F	5	1（24口）
小计	11个	1台
x步局
楼层	吸顶AP	POE交换机
2F	6
3F	4	1（24口）
小计	10个	1台
x岭局
楼层	吸顶AP	POE交换机
2F	7
3F	4	1（24口）
小计	11个	1台
合计	83个	6台

（四）网络拓扑图

（三）方案价值

5.1 通过此建设方案可以提高出口的带宽的提升，提高客户使用终端的速率，大大提升客户的网络使用感知和体验。

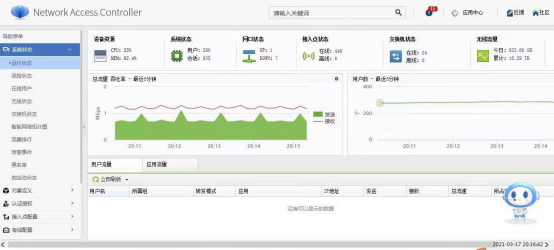

5.2通过此建设升级可实现可视化平台：有统一的管理平台，对所有网络设备进行统一管理；通过可视化的界面对网络状态、安全状态进行直观呈现。

5.3我司提供7*24故障响应及处理：7*24*6小时受理报障，2小时内响应，6小时内上门处理故障服务，这在很大程度上保证客户的网络正常使用。

5.4我司提供一站式的服务，从线路到设备、工程的建设到后期的维护全程进行跟踪服务，保证客户的网络设备正常运行。
