（一）项目概述
1.1 现状分析
1、经过现场勘查，现广州市某办公室在10/11/12楼在2017年已做了无线WiFi网络覆盖，3层楼的无线WiFi网络是分开单独供单独楼层使用，主要使用的是飞鱼星的出口网关（集成无线AC控制器）、POE交换机以及无线AP（AP型号为飞鱼星单频吸顶AP：AP303-C），主要都是部署在办公室、会议室以及11楼领导区域走廊；
2、经过现场勘查，由于设备的使用时间较久损耗大，无线WiFI网络在使用过程中稳定性较差，另外由于AP是单频AP，只有2.4G频段，干扰性较大，现场勘察的过程中，发现现某办公室里面的固话光猫也有发射出无线网络信号，且频段为2.4G的，受此影响，使用效果更不理想。
1.2 需求分析
1、对广州市某办公室在10/11/12楼的办公区域、会议室等区域进行无线覆盖，供内部人员进行日常办公、会议外网互联网的访问。
2、支持无缝漫游，可以整个覆盖无线网络的区域使用同一个无线上网的账号及密码，在不同的区域内走动无需手动切换，不同AP信号覆盖之间，接入终端切换速度不高于50ms。
3、统一控制管理，实现信道自动选择、软件自动升级。
4、可以在后台看到设备的在线离线情况，可以看到每个无线AP的接入人数情况。 5、覆盖范围和性能要求：无线系统建成后办公区域、会议室等区域WiFi信号强度等级要求不低于-75dBm，覆盖区域所有办公位置单用户下载速率至少20M以上。
具体数值参考下表：
RSRP(dBm) |
覆盖强度级别 |
备注 |
Rx<= -105 |
覆盖强度等级6 |
覆盖较差,业务基本无法起呼。 |
-105<rx<=-95 |
覆盖强度等级5 |
覆盖差。室外语音业务能够起呼，但呼叫成功率低，掉话率高。室内业务基本无法发起业务。 |
-95<rx<=-85 |
覆盖强度等级4 |
覆盖一般，室外能够发起各种业务，可获得低速率的数据业务。但室内呼叫成功率低，掉话率高。 |
-85<rx<=-75 |
覆盖强度等级3 |
覆盖较好，室外能够发起各种业务，可获得中等,速率的数据业务。室内能发起各种业务，可获得低速率数据业务。 |
-75<rx<=-65 |
覆盖强度等级2 |
覆盖好，室外能够发起各种业务可获得高速率的数据业务。室内能发起各种业务，可获得中等速率数据业务。 |
Rx>-65 |
覆盖强度等级1 |
覆盖非常好。 |
（二）方案设计
2.1 方案描述
本次升级方案把10/11/12三层楼的网络组成同一个局域网，方便管理，本方案采用双频WIFI6吸顶AP（无线接入点）产品，可以方便地安装于各办公室天花、走廊天花。配合无线控制器，可实现统一管理、配置、维护、支持智能信号优化，支持2/3层无缝漫游，配合丰富的安全和访问控制功能，为无线用户提供优秀的数据转发体验。
2.2 设备连接
吸顶AP直接连接到机房的POE交换机，所有AP均使用POE网线供电，不需要本地取电。POE交换机再统一上联到出口网关（集成无线AC控制器）。
2.3 部署模式
由于本项目，涉及AP数量较多，覆盖范围较广，所以本次项目采用集中管理的AC+FitAP方式部署AP，该方式主要的逻辑结构有中心集中管理控制器AC和前端的分布式管理AP组成，这种方式对小型办公等无线覆盖比较合适，对漫游和无线前端AP管理和控制有非常高效的控制方式，而且后期当网络需要升级改造新增AP点位时，AP可零配置接入，方便快捷。另外，AP数据转发方式采用本地转发，在AC出现故障时，AP仍然可以正常转发用户数据。

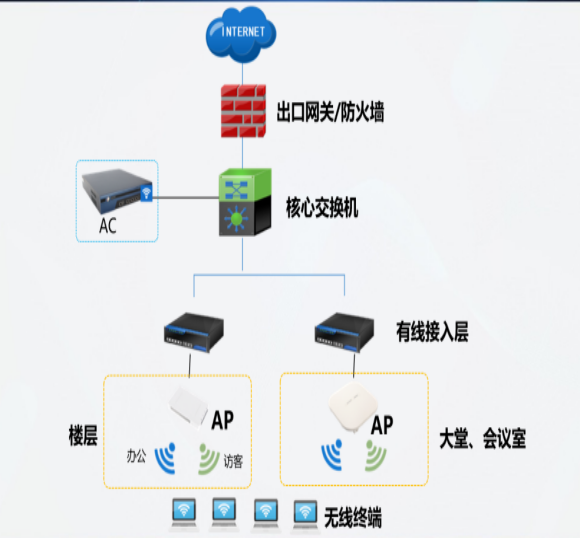

（三）设备组网拓扑图
（四）方案价值
4.1 通过此建设方案可以提高出口的带宽的提升，提高客户使用终端的速率，大大提升客户的网络使用感知和体验。

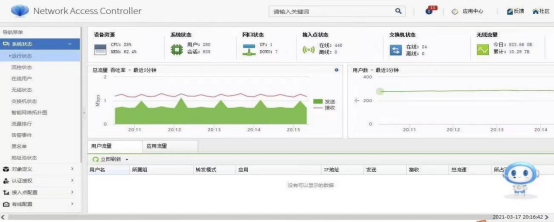

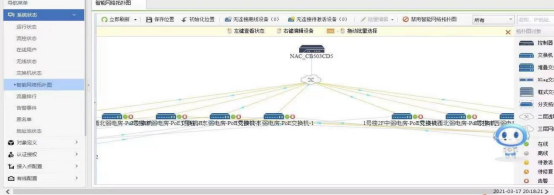

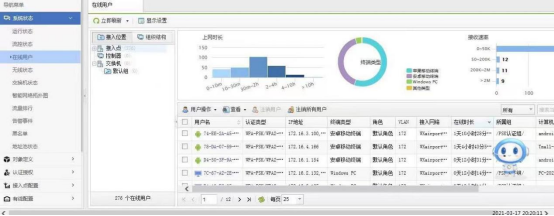

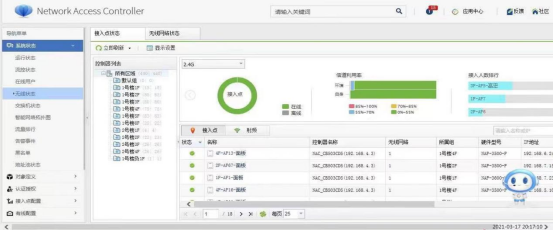

4.2通过此建设升级可实现可视化平台：有统一的管理平台，对所有网络设备进行统一管理；通过可视化的界面对网络状态、安全状态进行直观呈现。
4.3我司提供7*24故障响应及处理：7*24*4小时受理报障，2小时内响应，4小时内上门处理故障服务，这在很大程度上保证客户的网络正常使用。
4.4我司提供一站式的服务，从线路到设备、工程的建设到后期的维护全程进行跟踪服务，保证客户的网络设备正常运行。
