一、 概述

1.1 用户需求说明

用户需在新建宿舍、厂房3(2号卷材车间)、厂房6、厂房13区域的走道、办公区、车间内覆盖无线WiFi网络，厂房区域也需建设有线网络，供相应网络终端的有线连接，新建宿舍、厂房3(2号卷材车间)需设置监控点。无线WiFi网络需能满足日常的工作及生活使用，有线网络需保证日常工作的稳定使用。各个监控点的情况通过网络高清摄像机传送到监控中心，让内部人员随时查看宿舍走道、车间内的情况，同时硬盘录像机将对前端监控画面进行30天的录像保存，提供历史记录、视频回放等，以便于事后取证调查。

二、 监控总体设计

2.1设计目标

安防监控系统采用高清视频监控、智能应用、存储集中管理等技术，实现整个监控覆盖区域的综合监管，实现全网调度、管理及智能化应用，为用户提供一套“高清化、智能化、高集成”的视频监控系统，满足用户在安防业务应用中日益迫切的需求。本方案主要实现以下目标：

1) 宿舍走道、出入口，车间的出入口、车间内部等区域做到全方位覆盖，杜绝安全隐患。

2) 采用400万网络高清摄像头，红外距离可达30-50米，支持日夜模式。

3) 与原有的视频监控互联互通、统一管理和使用。

4) 实现安防应用能力提升。

2.2 设计原则

视频监控系统设计时应遵循技术先进、功能齐全、性能稳定、节约成本的原则，并综合考虑维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：

先进性：监控系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。

 经济性与实用性：充分考虑视频监控系统实际需要和信息技术发展趋势，根据监控系统的现场环境，设计选用功能适合现场情况、符合监控系统要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。

 可靠性：本系统基于可靠的网络通信技术，能确保系统级别的高稳定性和可靠性，满足7×24小时、全年365天的全天候长期稳定运行。

稳定性：监控系统的设计具有较高的稳定性，系统具有一整套完成的系统管理策略，可以保证系统的运行安全。

扩展性：监控系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时本监控系统设计中留有冗余，以满足今后的发展要求。

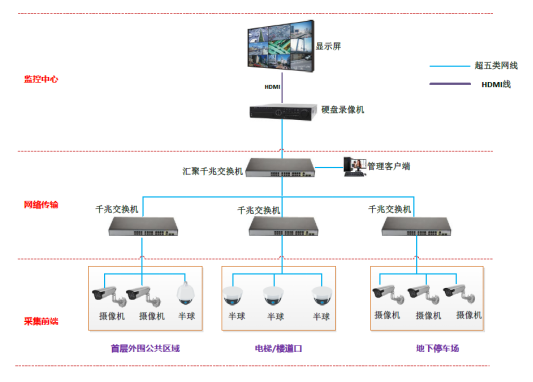

2.3总体拓扑示意图

由以上系统架构图可知，视频监控系统主要包括：前端采集、网络传输系统和监控中心等三部分组成，根据客户的实际情况，我司只提供客户前端采集、网络传输两部分内容。通过网络链路将前端众多摄像头通过多个交换机传送到监控中心的交换机进行汇聚整合，通过硬盘录像机进行存储和解码输出显示，极大的提高视频的利用效率，提升安防监控系统的整体性能。

2.4视频监控设计说明

前端摄像机选型应根据不同应用场景的不同监控需求，选择不同类型或者不同组合的摄像机，宿舍室内选择半球型摄像机，车间内选择枪型摄像机，美观大方，以保证监控空间内的全覆盖、无盲区，

本视频监控系统的设计思路如下：

1) 前端设备共采用63个监控点，其中宿舍区26台400万高清网络半球机，车间37台400万高清网络枪机，从而实现高清视频采集，同时为满足前端多种应用场景的不同需求。

2) 前端均采用交换机POE供电方式连接摄像机，更好的进行供电管理，降低消防隐患，保障稳定的系统供电。

3) 室内组建局域网，采用全千兆交换机做监控点汇聚和级联，把所有前端视频传送到监控中心核心交换机。

2.5系统架构示意图

视频监控系统的前端、传输、存储、显示之间的系统架构如下：

1） 前端部分

前端支持多种类型的摄像机接入，系统可配置高清网络枪机、网络半球，接入网络进行视频图像的传输。

2） 传输网络部分

室内外组建局域网，采用全千兆交换机做监控点汇聚和级联，把所有前端视频传送到监控中心交换机。

3） 监控中心部分

客户原有

三 有线无线WIFI网络设计

3.1方案描述

本方案有线网络部分采用原厂全千兆可网管设备为主要接入设备，有效保障客户的网络使用稳定性及流畅性；无线部分采用双频wifi6吸顶式无线接入点产品，吸顶AP可以方便地安装于走道、办公室内等使用人数较多的区域内天花板，配合无线控制器，可实现统一管理、配置、维护、支持智能信号优化，支持2/3层无缝漫游，配合丰富的安全和访问控制功能，为无线用户提供优秀的数据转发体验。在实际的部署上严格把工作区和生活区的网络进行物理隔离，保证网络使用的安全性及稳定性。

3.2设备连接

每个区域的有线终端通过超六类无氧铜网络作为网络传输介质，无线AP直接连接到对应楼层的POE交换机上，所有AP均使用PoE网线供电，不需要本地取电。PoE交换机上联到汇聚交换机对接，同时EG系列无线控制器旁挂在核心交换机上。

3.3 无线网络部署模式

由于本项目，涉及AP数量较多，覆盖范围较广，所以本次项目采用集中管理的AC+FitAP方式部署AP，该方式主要的逻辑结构有中心集中管理控制器AC和前端的分布式管理AP组成，这种方式对多楼层面积大的无线覆盖比较合适，对漫游和无线前端AP管理和控制有非常高效的控制方式，而且后期当网络需要升级改造新增AP点位时，AP可零配置接入，方便快捷。
