一、概述

为了适应全省某行政监督管理局系统体制改革新形势，保障全省系统网络平台的安全可靠运行，为各类内网信息系统应用、数据交换、公众服务以及移动执法办公提供可靠的网络基础平台支持，以便更好地为全面推进商事制度改革提供基础的网络服务。



二、需求分析

目前广东省局与地市分局通过政务外网实现网络的互联，考虑提供原有网络的高可用性需求，增加备份专网进行网络互联，采用分层分级的层次化架构，将备份网络分成3级，分别为省级备份网络、地市备份网络、县（市、区）/镇街备份网络，新建的备份网络实现与原政务外网的互备，保证省级业务系统自动主备切换，以保证省级业务系统在其中 1条电路中断后可以自动切换到备用线路，实现新建网络与原有网络的过程对接，同时完成新建网络的调试工作。



三、解决方案

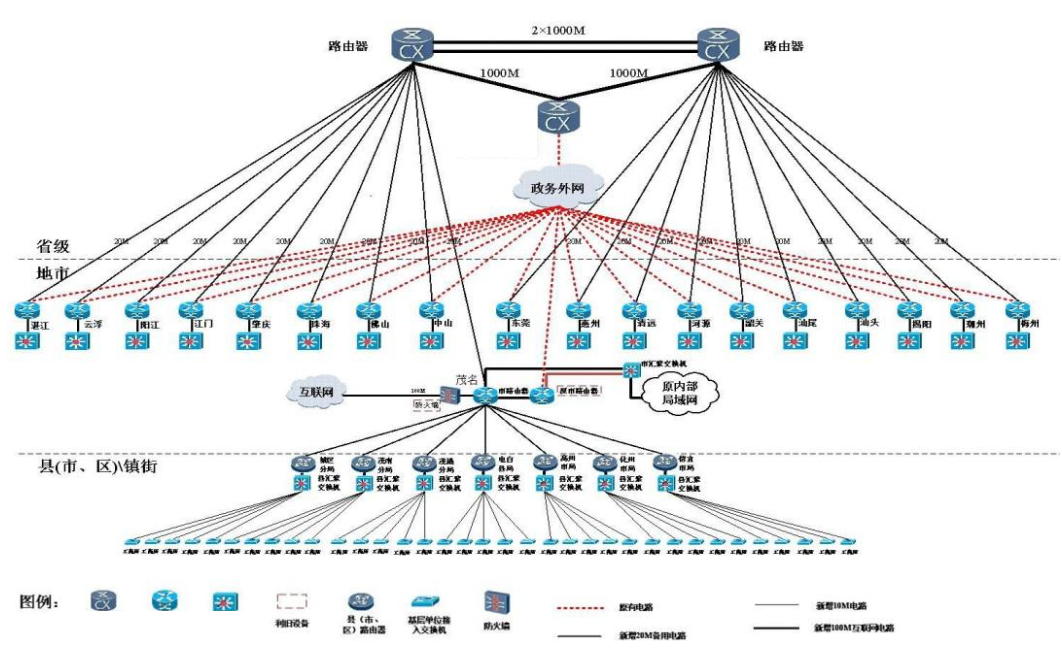

网络采用分层分级的层次化架构，将网络分成 3 级，分别为省级备份网络、地市备份网络、县（市、区）/镇街备份网络。





四、方案价值

l 通过本项目新建的备份专网与原政务外网进行双网互备，省级路由器与地市路由器按照口字型方式进行组网，当其中一条链路中断或者某台设备故障时，流量可自动切换到互备链路上，不影响业务使用，实现网络高可用性。

l 每个地市将配1台市路由器和1台市汇聚交换机，市路由器上连省路由器下连市汇聚交换机，并与原市路由器互连， 从而实现新增备份网络与政务外网的双链路热备，避免了1条电路中断而影响地市与省局的信息交换。同时提供各地市工商局各提供接入互联网。

l 为每个县（市、区）/镇街配置1台县（市、区）路由器；县（市、区）路由器上连市路由器，下连县（市、区）原局域网；为每个县（市、区）配置1台接入交换机。
