（一）项目概述

1.1 需求分析

1、无线网络覆盖区域：广州市白云区某人民医院综合楼公共区域

2、支持无缝漫游，可以整层使用同一个无线上网的账号及密码，在不同的区域内走动无需手动切换，不同AP信号覆盖之间，接入终端切换速度不高于50ms。

3、统一控制管理，实现信道自动选择、软件自动升级。

4、可以在后台看到设备的在线离线情况，可以看到每个无线AP的接入人数情况。

5、无线网络宽带外网出口对接网监，访问人员需通过短信认证上网满足公安部82号令。

（二）方案设计

2.1 方案描述

本方案采用双频吸顶式无线接入点产品，可以方便地安装于走廊或大厅内天花板。配合无线控制器，可实现统一管理、配置、维护、支持智能信号优化，支持2/3层无缝漫游，配合丰富的安全和访问控制功能，为无线用户提供优秀的数据转发体验。

2.2 设备连接

AP直接连接到POE交换机，所有AP均使用PoE网线供电，不需要本地取电。PoE交换机上联到汇聚交换机，无线控制器旁挂在汇聚交换机上面，汇聚交换机与出口路由器网关对接。2、3、5、6楼(共计四层楼)的AP全部连接到6楼机房的PoE交换机，无线控制器及出口路由器网关也放于6楼的主机房。

2.3 部署模式

由于本项目，涉及AP数量较多，覆盖范围较广，所以本次项目采用集中管理的AC+FitAP方式部署AP，该方式主要的逻辑结构有中心集中管理控制器AC和前端的分布式管理AP组成，这种方式对多楼层面积大的无线覆盖比较合适，对漫游和无线前端AP管理和控制有非常高效的控制方式，而且后期当网络需要升级改造新增AP点位时，AP可零配置接入，方便快捷。

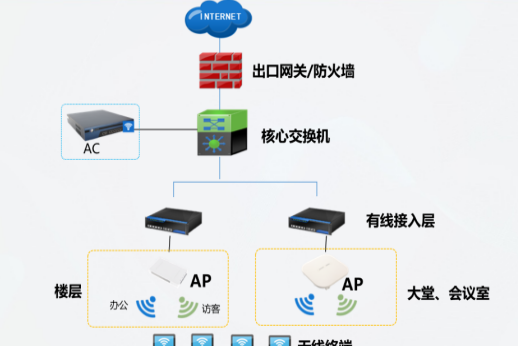

（三）网络拓扑图
